Лабораторія біомеханіки поповнилася новими верстатами із ЧПК

Деталі

Опубліковано: Вівторок, 03 листопада 2020, 10:34

Серед обладнання, яке кафедра отримала в рамках проєкту BioArt Erasmas+, є верстати, на яких можна виготовляти деталі складної конфігурації з твердих пластмас і металів. Це свердлильно-фрезерний верстат Sherline 5410 CNC та токарний верстат Sherline 4410 CNC. Фірма Sherline розташована в США й широко відома у світі якісними малими верстатами. Ці верстати дозволяють виконувати механічну обробку деталей, як у програмному, так і в ручному режимах керування.

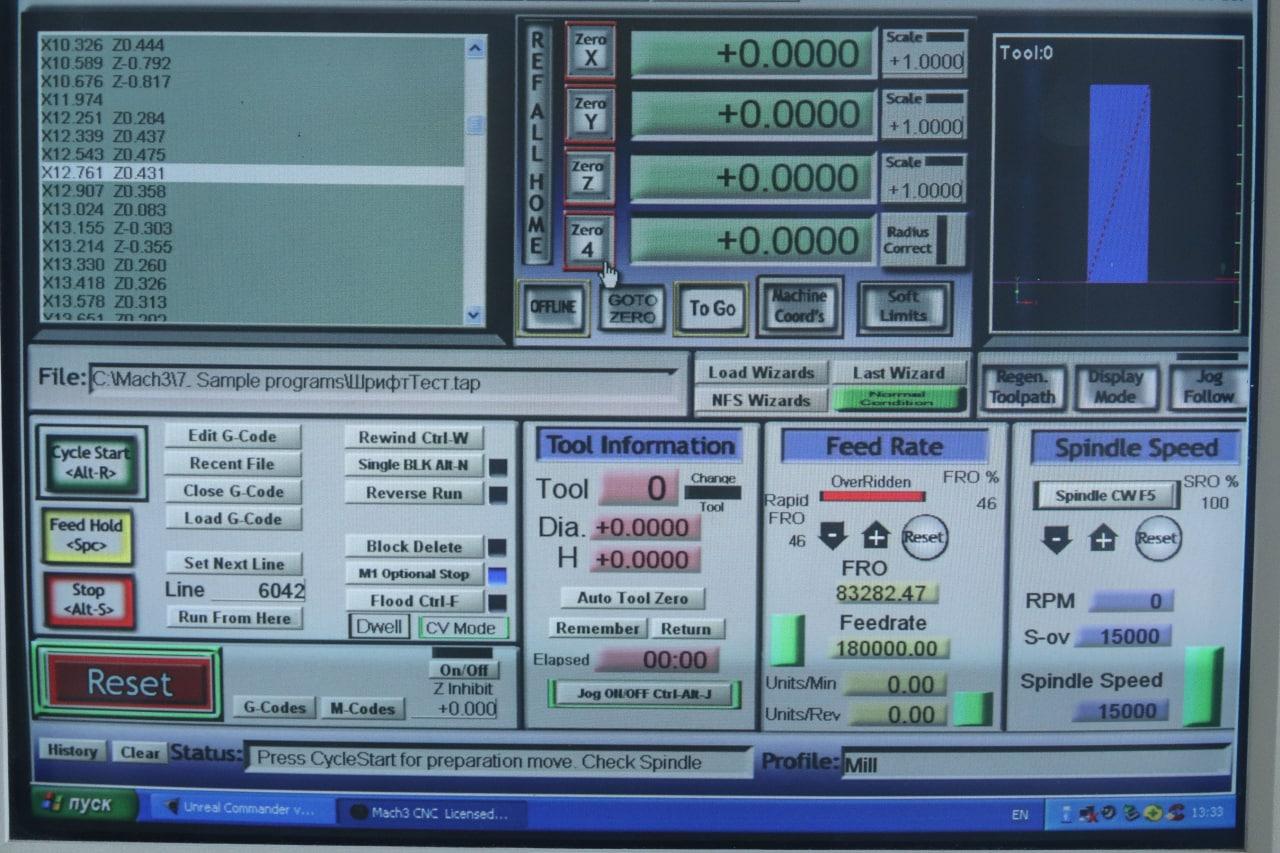

У якості програмного забезпечення для керування контролерами двигунів використовується безкоштовний варіант Mach 3. Його достатньо для керування обробкою деталей середньої складності.

Свердлильно-фрезерний верстат Sherline 5410 CNC має потужність двигуна головного привода 0,6 кВт, діапазон частот обертання шпинделя 70–2800 об/хв, переміщення по осях: X/Y/Z – 220/127/159 мм відповідно. Шагові двигуни керування переміщенням по осях мають потужність 0,2 кВт.

Базова комплектація дозволяє керувати верстатом при одночасному керуванні переміщенням робочого стола одразу за трьома координатами. Наявний варіант має ще четверту вісь ЧПК на основі поворотного столу, із кроковим двигуном. Таким чином, можлива обробка складних поверхонь кінцевими фрезами.

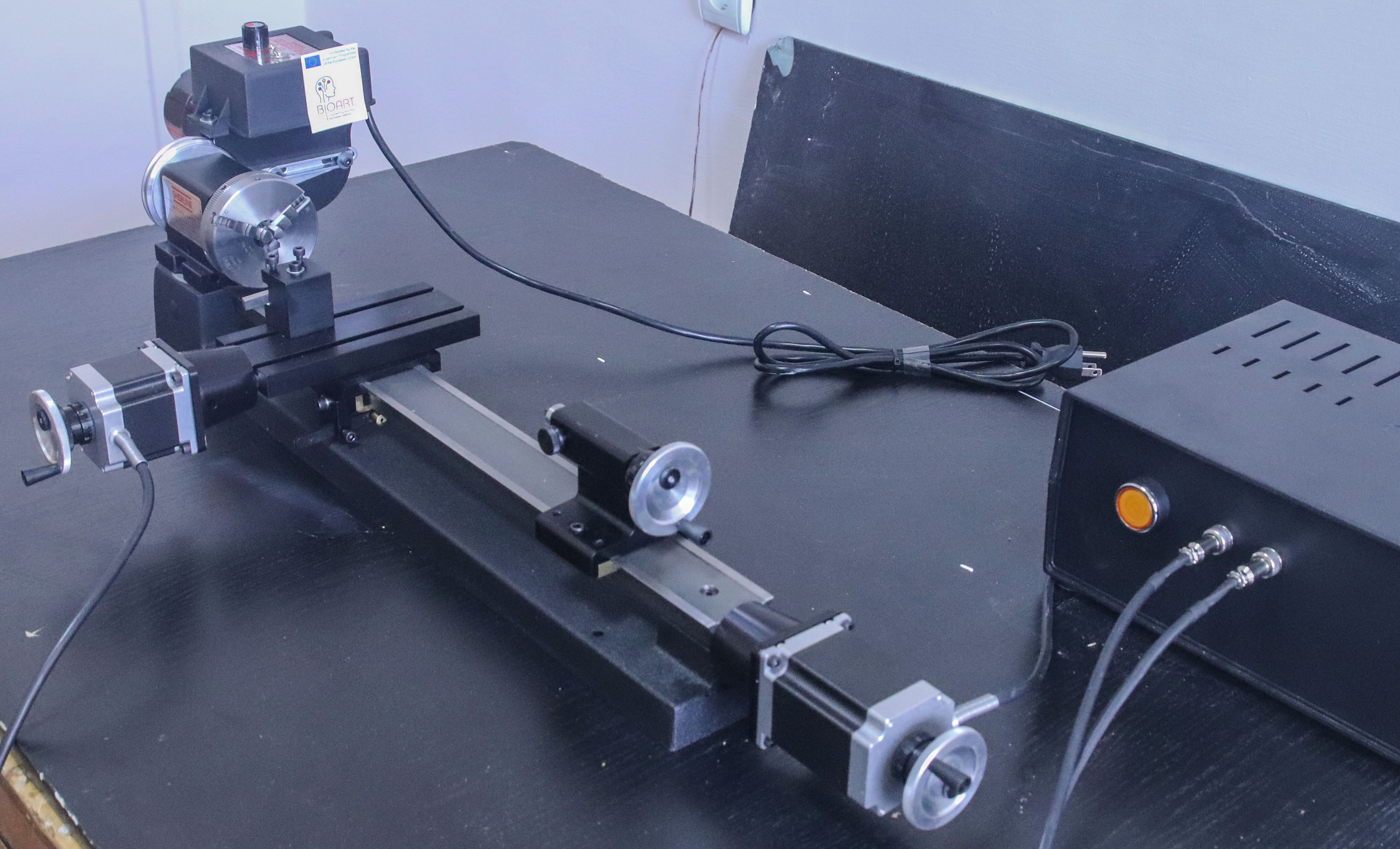

Токарний верстат Sherline 4410 CNC має потужність двигуна головного приводу 0,6 кВт, діапазон частот обертання шпинделя 70 – 2800 об/хв, діаметр прохідного отвору шпинделя 10 мм, хід пінолі задньої бабки 45 мм, конус пінолі задньої бабки – МК1, діаметр обточування над станиною 180 мм, діаметр обточування над поперечним супортом 90 мм, відстань між центрами 430 мм, хід поперечного супорта 110 мм, шагові двигуни керування переміщенням по осях потужністю 0,2 кВт. Присутній повний комплект оснащення, що дозволяє обробляти не повністю циліндричні деталі й нарізати різьбу.

Верстат дозволяє виконувати обробку з одночасним переміщенням інструмента за двома координатами.

На цих верстатах виконуються такі задачі, як вивчення принципів програмного кодування для систем ЧПК, отримання навиків у розробці керуючих програм для систем керування токарним і фрезерно-свердлильним верстатами в класичній конфігурації, а також із додатковими координатами.

Також верстати можуть послуговувати лабораторною базою для створення систем керування, а також аналізу ефективності роботи існуючих САМ-систем. Планується використовувати ці верстати в лабораторних роботах із виготовлення виробів медичного призначення, зокрема імплантів.

Валерій Аносов,

старший викладач кафедри КІТ
